冷却塔噪音治理

2020-12-31 1325

冷却塔可分为六种:

一、按通风方式分有自然通风冷却塔、机械通风冷却塔、混合通风冷却塔。
二、按热水和空气的接触方式分有湿式冷却塔、干式冷却塔、干湿式冷却塔。
三、按热水和空气的流动方向分有逆流式冷却塔、横流(交流)式冷却塔、混流式冷却塔。
四、按用途分一般空调用冷却塔、工业用冷却塔、高温型冷却塔。
五、按噪声音别分为普通型冷却塔、低噪型冷却塔、超低噪型冷却塔、静音型冷却塔。
六、其他如喷流式冷却塔、无风机冷却塔、双曲线冷却塔等。

     近年来,冷却塔噪声对周围环境的影响已越来的引起人们的重视,开始出现了整治冷却塔噪声污染的呼声,妥善处理好冷却塔噪声对周围环境的影响问题正逐步成为全社会的共识。



1、冷却塔落水噪声的检测

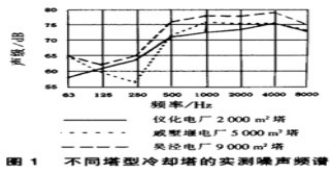

  在距进风口底缘即一般倒t形塔基的水池边沿5m 处,测高点 1.2 m[1],测得的一些自然通风冷却塔的实测噪声及其频谱见图1。

      2、冷却塔落水噪声的声源特性

  声源属性:噪声源为落水区下的巨大圆形水面,为塔内冷却落水对池水.的大面积连续的液体间撞击产生的稳态水噪声;是机械噪声、空气动力噪声、电磁噪声之外的一种噪声。
  落水撞击瞬时速度:7-8 m/s[2]



  声源声音:80 db(a)左右。
  频谱:音频分布呈高频(1000-16 000 hz)及中频(500-1000 hz)成分为主的峰形曲线;峰值位于4 000 hz左右。
  声速:c=340 m/s。
  波长:λ=c/f;1.36m(250 hz)~o.02 m(1 000 hz),以0.085 m(4 000 hz)为主。

      3、冷却塔落水噪声的影响范围

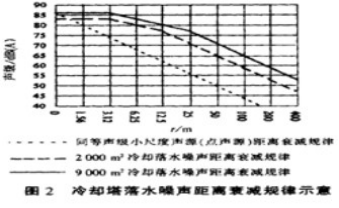

3.1 声波的距离衰减规律

以目前我国常见范围的 2 000 m2(仪化电厂)-9 000 m2(吴径电厂)的冷却塔为例,其“点声源”起始位置d点(以进风口底缘为起点),分别为11.18 m及 23.72 m。由此可见,设在离塔(以进风口底缘为起点)25 m以外的噪声测点基本上都可将所有的冷却塔视为“点声源”。
3.3 冷却塔噪声影响范围的评估

4、冷却塔噪声治理的基本途径及治理方法

  大型冷却塔的噪声属于中高频稳态噪声,声源“标称声音”在 80 db(a)左右,冷却塔噪声的治理目标原则上应是将受噪声干扰的受声点噪声音控制在相应于当地环境的噪声国家标准以内。
      4.1 治理途径





4.2 塔内声源的治理
      4.2.1 降噪原理
  采用dy—l型冷却塔落水消能降噪装置[5]。该装置采用斜面消能减噪声原理——在冷却塔落水直接撞击水面之前,使落水先在斜面上经无声擦贴、粘滞减速、挑流分离、疏散洒落等消能形式的过渡,取得消减落水冲击噪声的治理效果,是针对塔内声源源头的一项治理技术。
      4.2.2 形式结构
  dy-1型冷却塔落水消能降噪声装置主要由“支承构架”及“落水消能降噪器”两大部分组成。“支承构架”又可分为漂浮式及固定式二种形式。“落水消能降噪器” 以六角蜂窝斜管为主体形式,层高 18 cm,由竖向导人段、无声擦贴斜段、粘滞减速斜段、疏散洒落挑流段等四个功能段组成。

4.3.3 降噪效果
  声波遇到屏障发生的绕射现象会减弱声屏障的隔声作用,而绕射能力与声波的频率有关,所以声屏障的降噪效果与声波的频率即波长的关系很大。声屏障对于波长短、不易绕射的高频波的屏蔽作用十分显著,可以在屏障后面形成很长的声影区;而对于波长、具有很强绕射能力的低频波的屏蔽作用则十分有限。当然,也可以通过加高屏障的办法来削弱绕射声波对受声点的影响。由于声屏障对高频声波产生明显的屏蔽作用,而冷却塔落水噪声的频谱以中高频成分为主,所以采用声屏障隔断并吸收冷却塔声源到达受声点的直达声波可以取得降噪效果。
