西门子公司钣金德国通快数控冲床噪声治理项目

2020-12-31 1184

治理前状况及声场分析:

三台大型通快5000R数控冲床,加工钢板厚为1~2毫米正常运作效率为85%,冲床在快速运行中冲头撞击钢板的压断时产生的噪声更是高达99.8dB(A),冲床控制台操作位置96.6dB(A),其声音频率属于中高频噪声,由于设备投入时没有做任何声音防护措施,该噪声传播结构球体传播与扩散周边,隔壁车间都能受到该噪声的干扰,严重影响到车间的员工职业健康及企业形象。


声学降噪措施:

1.经过声频分析与声音阻、隔、吸等模拟,该隔声罩不是一般的隔声罩,敞开式设计,敞开式隔声罩的设计是考验服务单位的技术领域了,声音是经过空气传播的,一整面墙体的敞开意味着声音可以在敞开面泄漏传播的,  采用吸声系数比较高的技术才能吸收此过程,如果技术不够就没办法治理好项目。

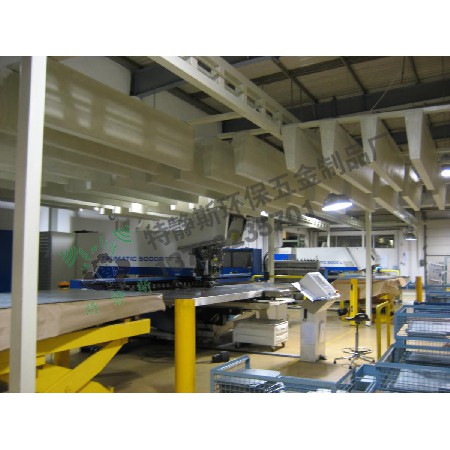

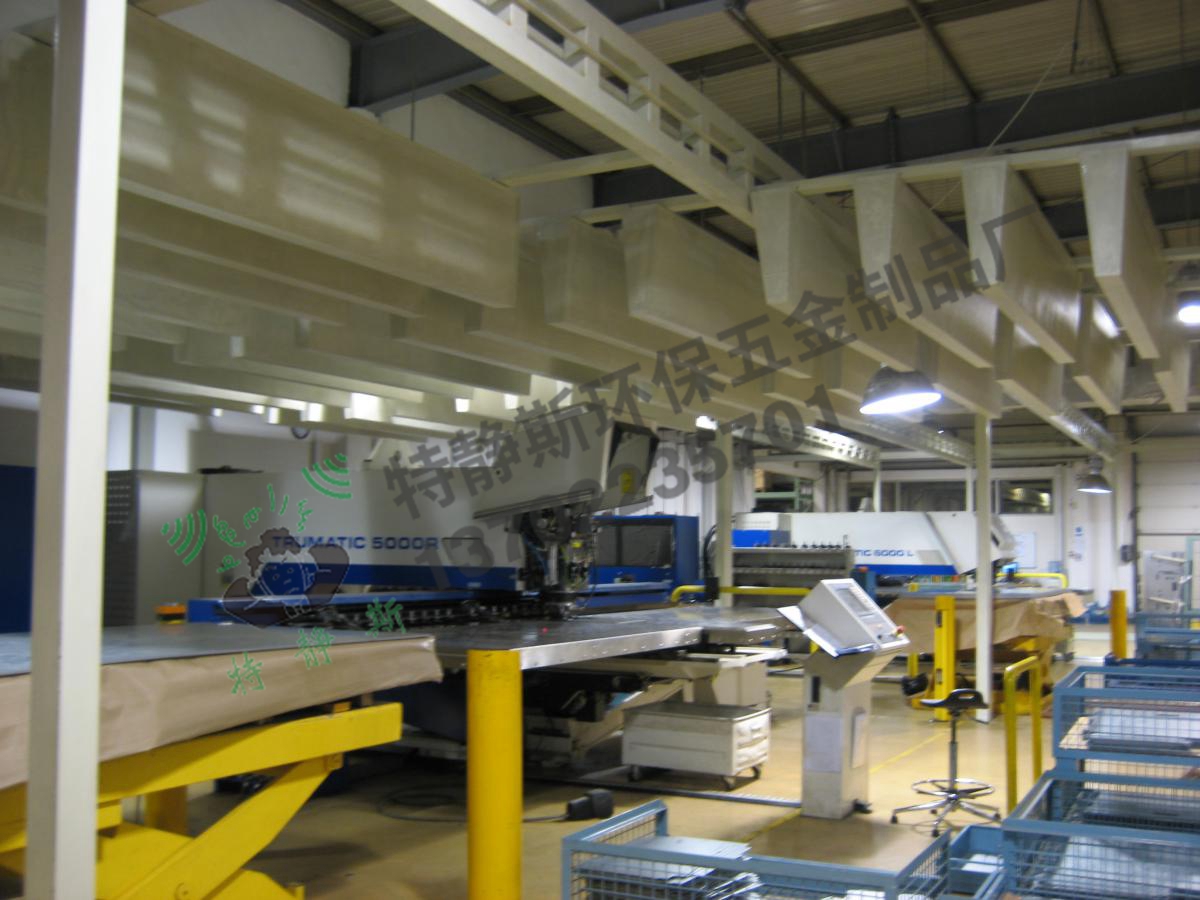

2.设计隔声罩的合理声学高度与空中吸声体的大小形状及合理分布来形成庞大的消声体统。


降噪效果:

在敞开的那面一米坐标声音由原来的96.6dB(A)降至83.9dB(A),满足《工业企业噪声控制设计规范》GB/T 50087-2013。达到预期设计标准并顺利通过验收。


工程技术难点:

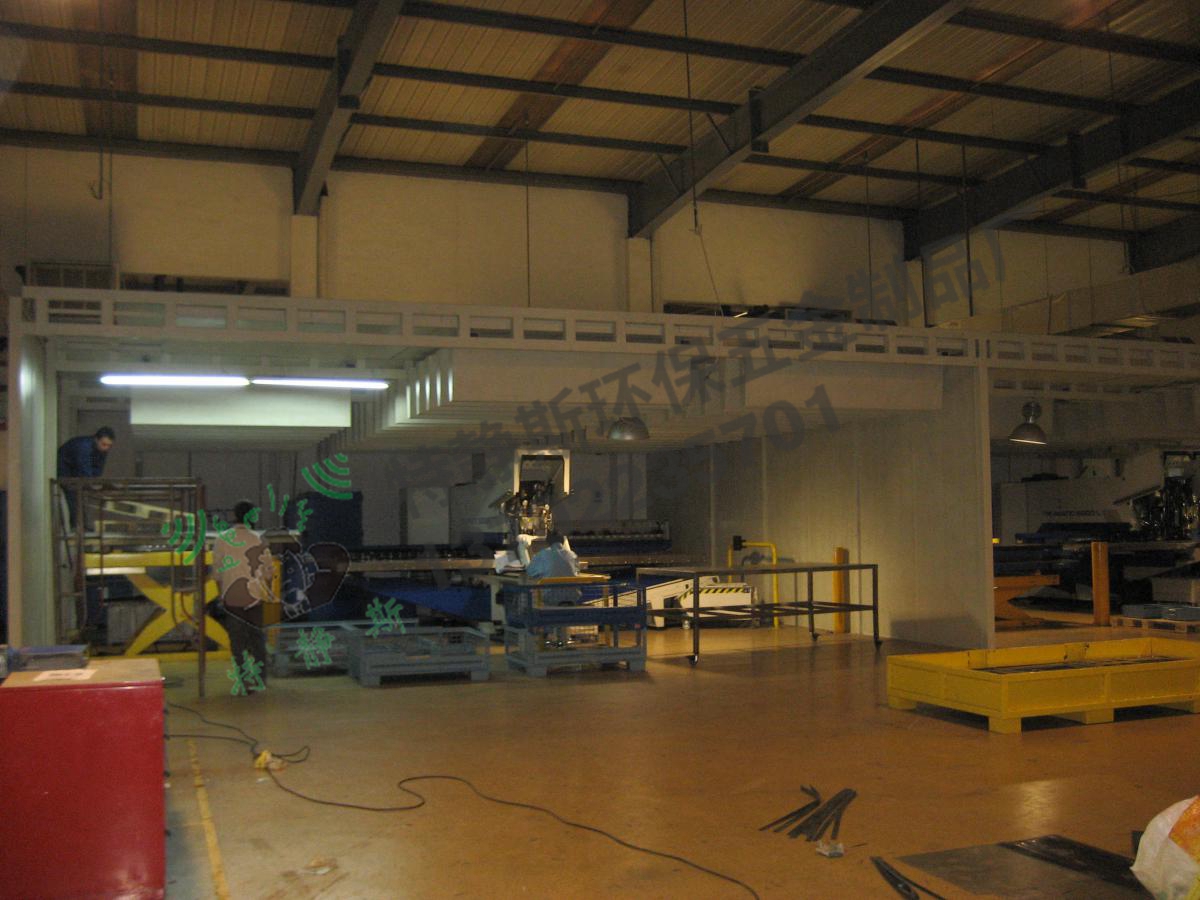

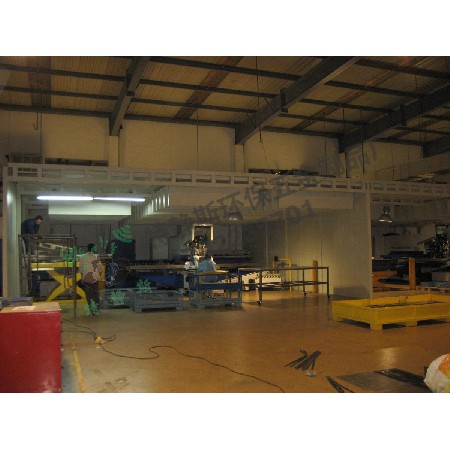

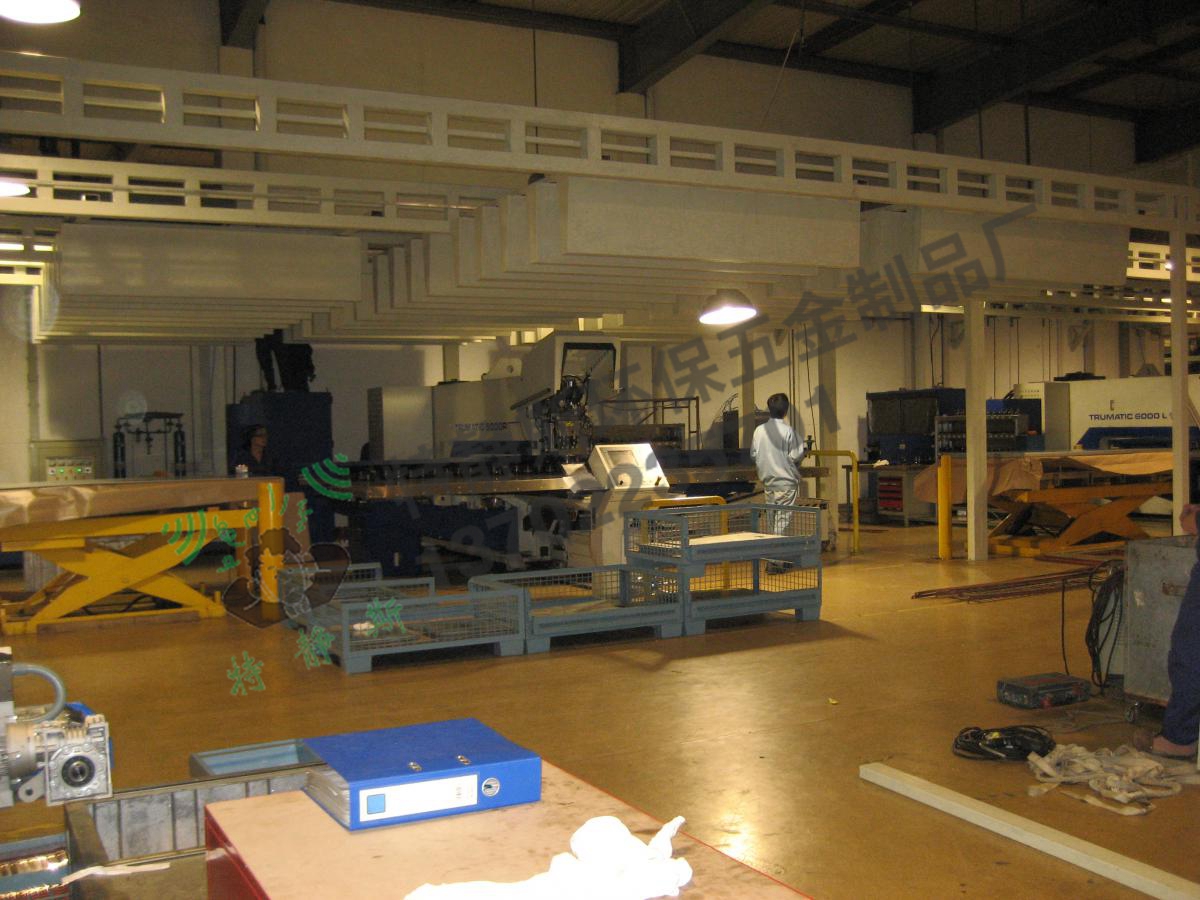

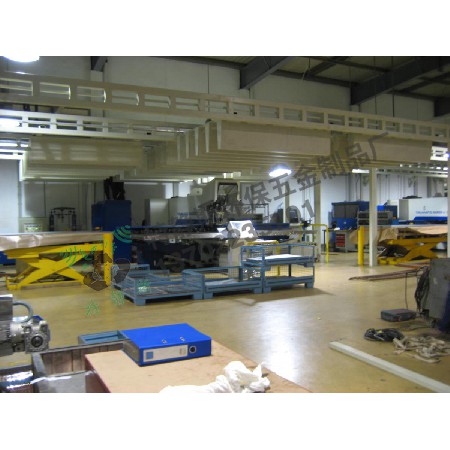

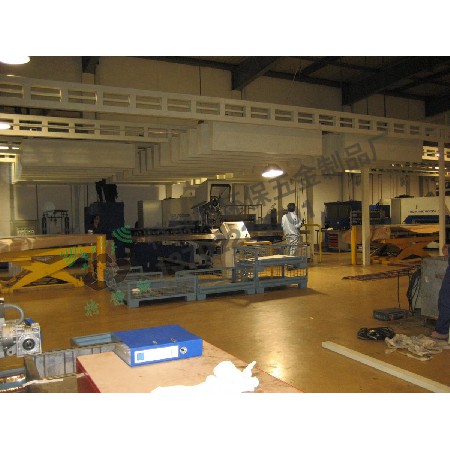

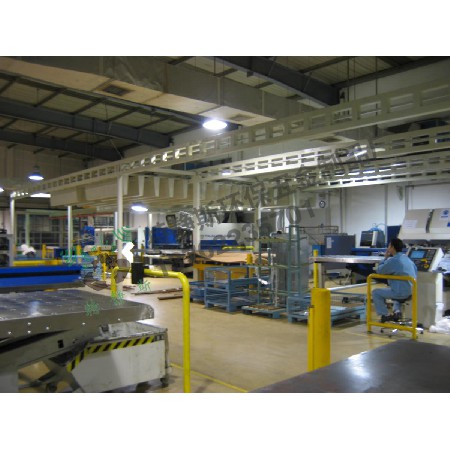

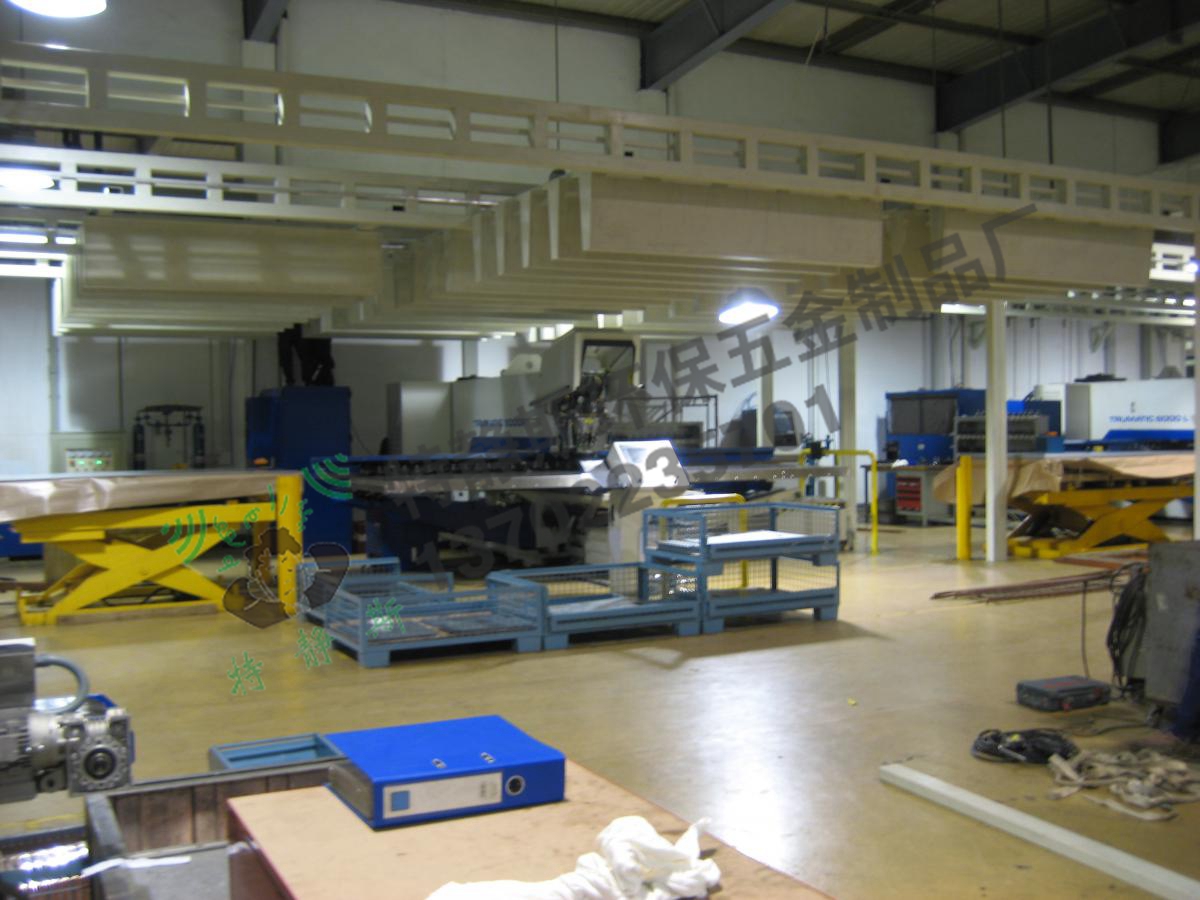

经过声频分析与声音阻、隔、吸等模拟,该隔声罩不是一般的隔声罩,设计时按照生产需求,该隔声罩须留正面部能罩,我们设计为连体敞开式隔声罩加悬挂空间吸声体来完成,而且该隔声罩的墙壁与天花及空间吸声体的吸声系数须达到85%以上,经过声学分析再合理设计房间的高度空中吸声体形状、大小及分布规则等,该隔声罩由于吸声系数较高,所以形成了消声罩,主要声学原理是以吸声、消声、阻尼来来完成噪声治理。敞开式隔声罩生产操作方便,在设备散热方面起到自然散热不用另外装置动力散热系统,对节能减排 有帮助作用。

(此隔声消声技术广泛应用于德国通快数控冲床、AMADA数控冲床等各种数控冲床噪声治理)
